華宇現代恒溫恒濕菲林柜產品功能概述以及用途簡介

菲林由PC/PP/PET/PVC料制作而成，指印刷制版中的底片。菲林一般都是黑色，所以也有黑片的叫法。黑片在正常生產過程中，不注意存儲使用，都會有3-4mil無法對板，且長邊、短邊都出現伸縮現象，這將嚴重影響生產品質及效率。到底是什么因素影響黑片變形無法對板，我做了以下實驗：

1、D/F無塵房與黑片存儲房環境溫濕度的變化：

項目    D/F房溫濕度變化    黑片存儲房溫濕度變化

時間     溫度    濕度             溫度   濕度

8:00     20℃  54%RH       26℃  35%RH

10:00    21℃  48%RH       26℃  32%RH

12:00    20℃  50%RH       28℃  35%RH

14:00    19℃  49%RH       25℃  30%RH

16:00    20℃  51%RH       28℃  32%RH

18:00    22℃  53%RH       27℃  33%RH

20:00    21℃  52%RH       26℃  32%RH

從上述測試數據可了解到，黑片存儲房的溫濕度值和工藝要求的溫濕度值是有很大差距的。因?yàn)楹谄鎯?chǔ)房間的溫濕度沒有受控。而黑片的工業要求控制溫濕度值是溫度：22±2℃ 濕度：45-65%RH。

2、測量黑片菲林房與D/F無塵房的溫濕度對菲林尺寸的影響。

方法：將在D/F新復制的兩張GII，分別放置于D/F與菲林房的GII存放柜，放置12H、24hr、 36H后，拍板測其變形量

項目   溫濕度范圍   存放6H變化   放12H變化   存放24H變化   存放36H變化

D/F無塵房19-22℃，48-58%RH   +0.8mil    +1.5mil    +1.5mil    +2.0mil

A/W菲林房23-26℃，35-37%RH   -0.8mil    -1.0mil    -4.5mil    -3.0mil

3、測試氨水機溫度變化對GII的影響

方法：GII過氨水機時調整不同顯影溫度，顯影后即刻與黑菲林對比；

   50℃          55℃          60℃          65℃                     備注

無明顯變化    無明顯變化    無明顯變化    無明顯變化    過氨水三次，氨水流量相同，速度相同

4、拆開密封包裝的GII懸掛靜置24hr與不懸掛靜置24hr及剛開密封包裝的GII作對比.

實驗結果分析：

（1）從試驗中可以看出在正常情況下黑菲林、黃菲林在復制、使用、貯存等狀況下，溫濕度的不穩定或控制相對較弱時都會影響到黑菲林、黃菲林的變形。原因是菲林受到儲存環境的溫度及相對濕度的影響而影響，故A/W菲林房溫濕度不穩定是影響菲林變形的主要原因之一。

（2）試驗三結果表明，黃菲林顯影不同溫度（50-65℃）工作的影響，對GII尺寸變形影響不大。

（3）新領用的GII如果沒有折包靜置24hr，以適應環境對其影響，復制后的GII在使用過程中比，未靜置的GII較易發生變形；而懸掛靜止與不懸掛靜止（平放）的的相比無明顯太大區別。

（4）從近段時間修改菲林的情況可以看出，現所需修改的菲林主要為縮短，且跟進中發現大多表現為剛出新出菲林，其所縮短的系數不一，**小縮短系數為2mil**大則縮短6mil左右，而此情況據以往的經驗來看為長期存在，而有時則表現為單一的一面菲林有時則二面都有，時好時壞*不穩定，故光繪機的精度存在較大質疑，是影響我司菲林變形的主要原因。

結論與對策：

1、由于菲林的貯藏、使用環境的溫濕度是直接影響到菲林變形主要原因之一，故現要求黑片 房與D/F菲林房的溫度務必控制在22±2℃，濕度控制在45-65%RH；

2、針對光繪機精度而影響菲林變形問題，建議PE外發一套變形量較大的菲林到其它廠家測試二次元，以確定光繪機的精度是否滿足于日常生產品質要求。

3、為了更好的控制菲林的伸縮問題，現要求干區在復制GII時嚴格按以下要求執行。

①重氮片靜置，重氮片于倉庫領回后，拆開包裝盒及內包裝膠袋使重氮片裸露于空氣中，并包裝盒上作好時間標識，在然后于線路/綠油車間靜置24H后方可用于復制生產菲林。

②黑片靜置，黑片于工程部菲林房下發領取后，必須于線路/綠油車間靜置30min，以適應其工作環境，后方可用于復制GII。

③黃菲林靜置，復制后之黃菲林需靜置≥15min后方可作顯影，顯影溫度不宜超過60℃。

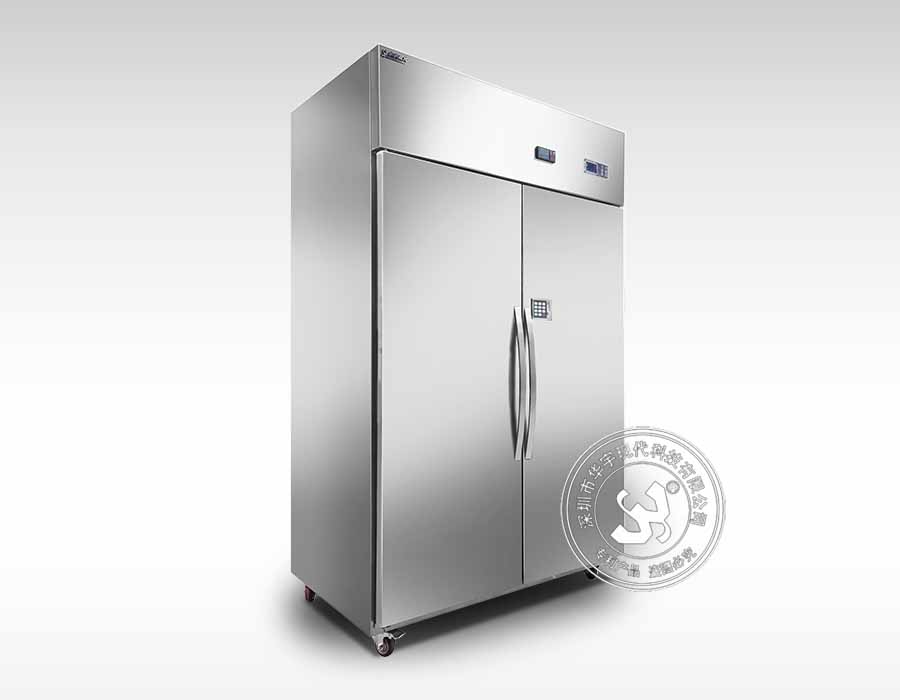

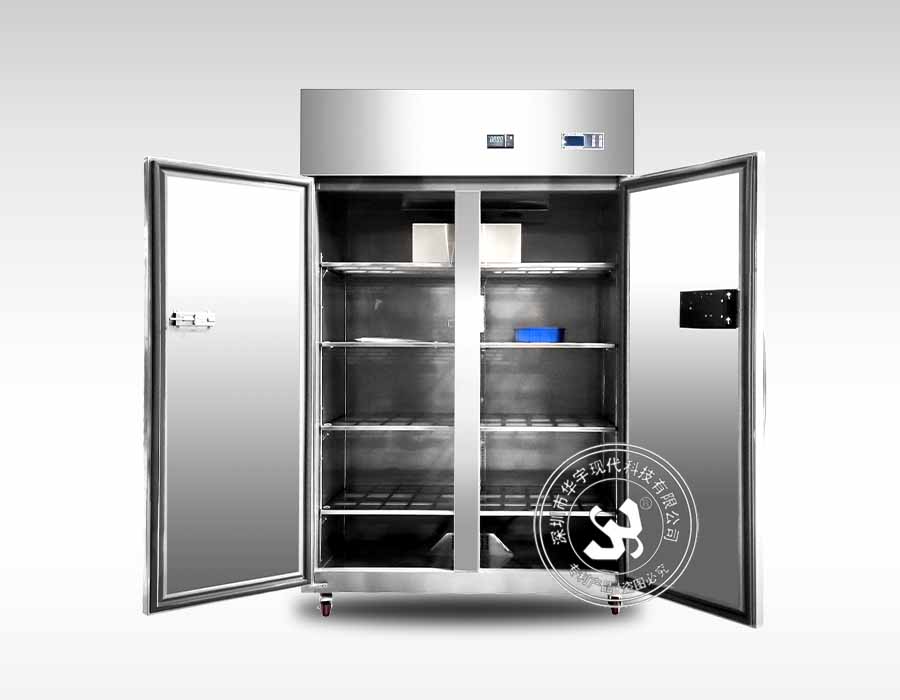

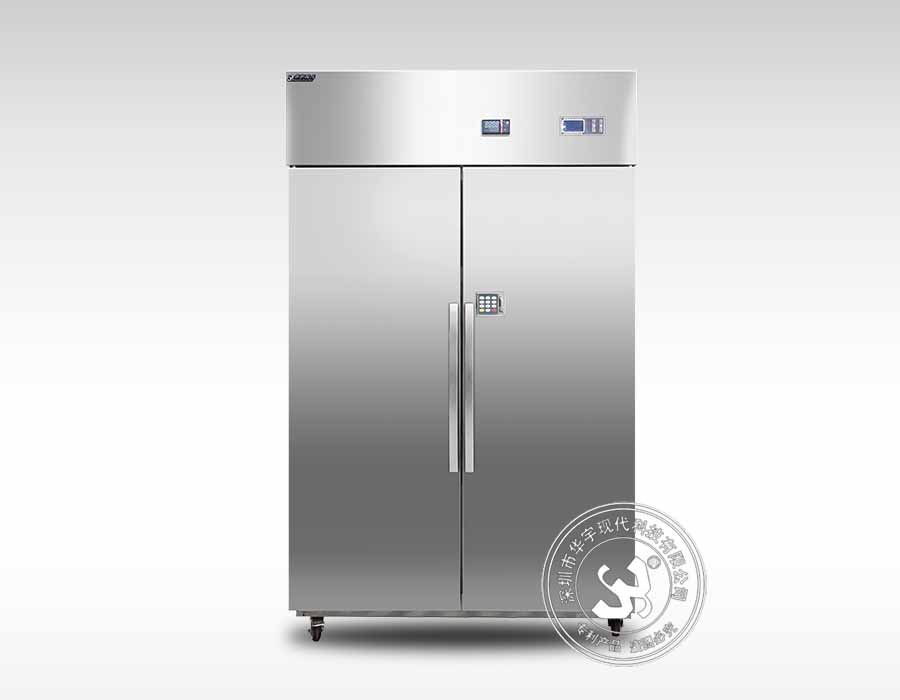

柜體結構：

1、柜   門：不銹鋼材質。（可更好的隔熱、制冷和美觀大方）柜門裝有永磁密封膠條，確保柜內的密閉性。

2、柜   內：裝有原裝瑞士進口溫濕探頭，精準度高，波動值小于3%，終生無需矯正。

3、柜內底部：置有加溫模塊。

4、前門面板：美白明潔，附有LCD顯示屏和控制系統，藍屏白字，美觀明了。

5、柜體內壁：置有6-8組層板托住，確保了層板的穩定和承載量。

6、頂部散熱：用于防塵，散熱，內置核心裝置模塊。

7、柜體壁內：均勻裝有蒸發管，保證柜內溫度均勻。冷媒：R134環保型。

8、柜體底部：制冷裝置：品牌壓縮機。

9、加濕裝置：超聲波加濕器。

恒溫恒濕菲林柜規格型號：

恒溫恒濕菲林柜性能參數：

注：訂做各種非常規尺寸型號恒溫恒濕菲林柜，以及特殊參數恒溫恒濕菲林柜定制，歡迎來電咨詢！

恒溫恒濕菲林柜溫濕度調節工作方式和優勢

降溫方式和優勢

1．降溫系統：

冷  煤：R134環保型

壓縮機：品牌壓縮機

電控系統：華宇現代專利-電腦智能單片微機控制

冷凝器，蒸發器，銅管品牌——華宇現代技術

2．升溫系統：

加  溫：PTC恒溫半導體

3．除濕系統：華宇現代知識產權保護，國家發明專利（干燥劑除濕）除濕-再生四系統交替執行干燥氣體內外循環方式保證箱內的干燥度恒定；除濕系統是恒溫恒濕存儲柜的核心系統，它采用華宇現代**技術-擁有一項國家發明技術和多項結構新型技術專利：201220603922.8；201210460096.0；

4．加濕系統：微電腦控制運作的品牌超聲波或濕膜加濕器。
